LA LOI D'OHM

BUT DU TP :

Etudier comment varie la tension aux bornes d'un conducteur ohmique, lorsque l'on fait varier l'intensité le traversant.



Pour construire le circuit, il nous faut un kit MODUL'OHM.
Puis on branche le générateur (12 V continu) entre le + et le - du kit .On branche sur le kit le conducteur ohmique que l'on veut étudier. Ici il vaut R = 330 ohms.

On branche l'ampèremètre et le voltmètre sur le kit.

Puis on place le variateur G sur 0 V et on peut allumer le générateur .

- En tournant le bouton G, on s'aperçoit que la tension et l'intensité changent.

- L'ampèremètre est placé en série et il mesure l'intensité qui traverse le conducteur ohmique.

- Le voltmètre est placé en dérivation et il mesure la tension aux bornes du conducteur ohmique.





TABLEAU DE MESURES

U

(en Volt)

1V
2V
3V
4V
5V
6V
7V
8V
9V
I (en mA)
3
6.1
9.2
12.3
15.4
18.5
21.6
24.7
27.8
I (en A)
0.003
0.0061
0.0092
0.0123
0.0154
0.0185
0.0216
0.0247
0.0278

U/ I

(V/A)
333
327
326
325
324
324
324
323
323



- Lorsque la tension augmente, l'intensité augmente elle aussi

-Le rapport U sur I est quasiment CONSTANT. Il vauit environ 325 V/A.

-On peut le comparer a la valeur de la résistance : R=330 Ohms

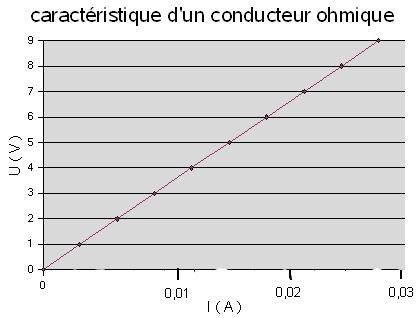

GRAPHIQUE U EN FONCTION DE I





-On obtient une droite qui passe par l'origine

- Les grandeurs U et I sont proportionnelles















conclusion : la loi d'Ohm .

U / I = R ou U = R . I

avec U : tension aux bornes du conducteur ohmique ( en V )

I : intensité traversant le conducteur ohmique ( en A )

R : valeur de la résistance du conducteur ohmique ( en ohm )
