| Mesurer une tension continue |
|
Matériel nécessaire

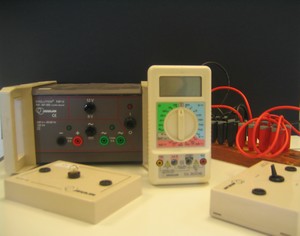

: un voltmètre, un génerateur, des fils de connection,
une lampe et un interrupteur.
|
 |
 |

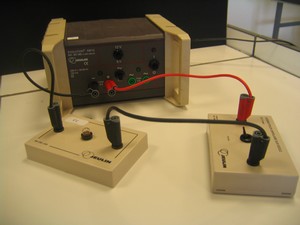

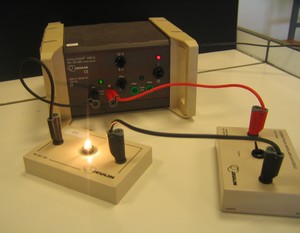

On réalise le circuit. On veut mesurer la tension aux bornes de la lampe. |
|
Connecter deux fils au voltmètre : un premier dans la borne V , un second dans la borne COM. Positionner le sélecteur dans le domaine V continu sur le plus grand calibre (600 V ). |
 |
 |
Mettre hors tension le circuit dans
lequel on effectue la mesure.
|
|
On relie les fils du voltmètre aux bornes de l'appareil dont on veut mesurer la tension, ici la lampe. Un voltmètre se place toujours en dérivation. La borne V du côté du + du générateur, et la la borne COM du côté du - du générateur. |
 |
 |
On met le circuit sous tension. La valeur de la tension apparaît sur l'affichage. Ici Ulampe = 6 V |
|
Puis ,on diminue le calibre pour plus de précision, si c'est possible. Sur le calibre 200 V , on lit Ulampe = 6,2V Sur le calibre 20V, on lit Ulampe = 6,24V |
  |
|
|

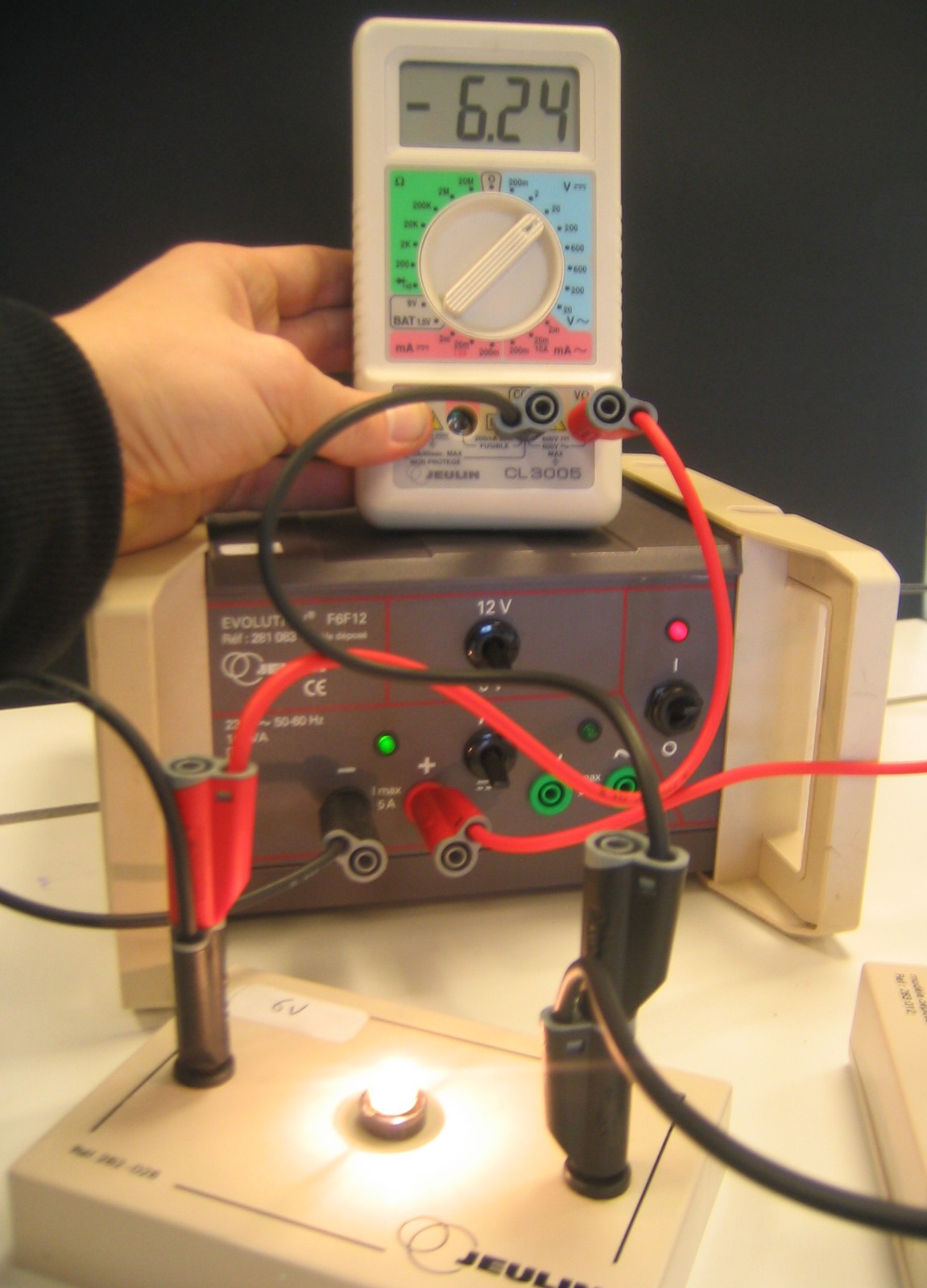

Si les bornes sont inversées , on lit alors: Ulampe = -6,24 V . C'est faux. On inverse alors les connections du voltmètre . |
|
Si le calibre choisi est trop petit, le voltmètre ne peut pas mesurer la valeur de la tension et affiche alors 1. Il faut immédiatement choisir le calibre supérieur. |
 |
